Un diagramme de classe UML sert à poser la structure d’un système avant d’écrire la logique métier. Je m’en sers surtout pour rendre visibles les classes, leurs responsabilités et les liens qui les unissent, parce que c’est souvent là que naissent les ambiguïtés de conception. Dans cet article, je vais montrer comment le lire, le construire et l’utiliser sans en faire un document décoratif.
Les repères essentiels pour modéliser la structure d’un système sans surcharger le code
- UML standardise 13 types de diagrammes, et les vues structurelles servent à décrire l’architecture statique d’un système.
- La force de ce schéma est de clarifier les relations, les responsabilités et les règles du domaine, pas de raconter un scénario pas à pas.
- Les multiplicités, la composition et la généralisation comptent souvent plus que la simple liste des attributs.
- Un modèle utile commence par les concepts métier stables, pas par les détails techniques ou la base de données.
- Je recommande de le garder court, lisible et synchronisé avec le code, sinon il perd vite sa valeur.

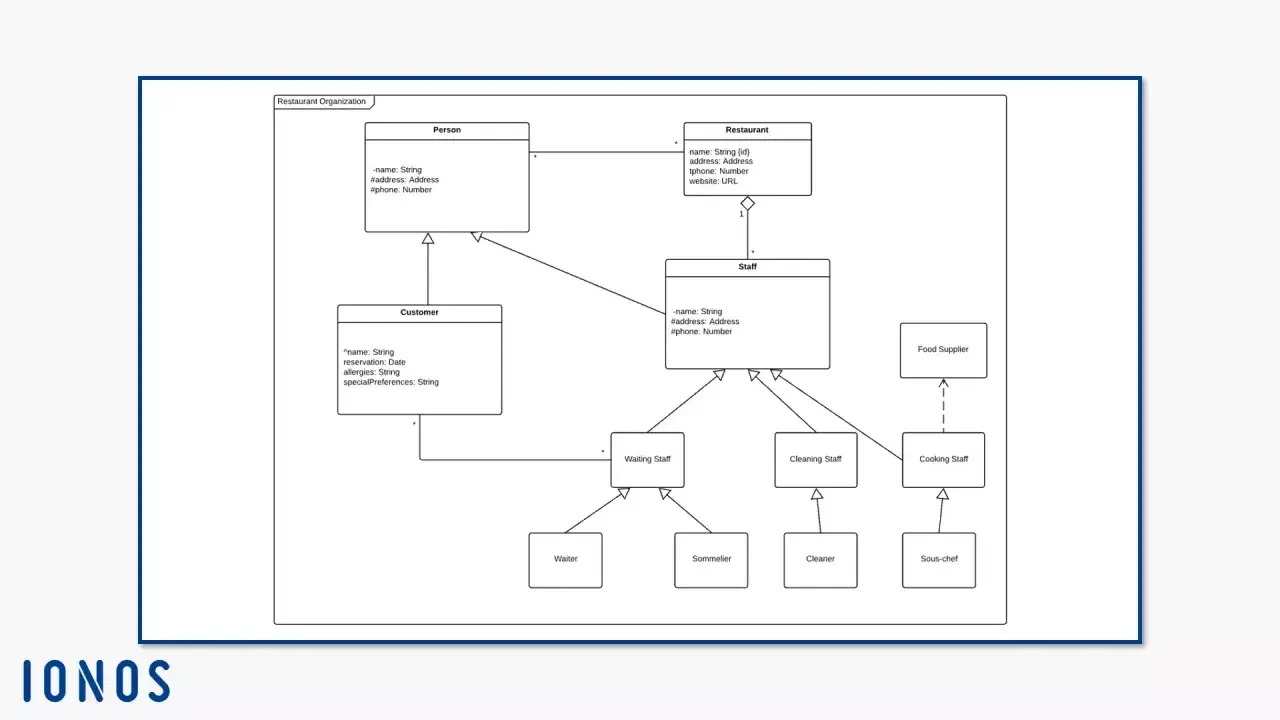

Ce que représente réellement un diagramme de classe
L’OMG présente UML comme un langage graphique qui aide à spécifier, visualiser et documenter les modèles logiciels. Dans cette logique, le diagramme de classes fait partie des diagrammes structurels: il décrit l’ossature du système, pas son déroulement temporel. Autrement dit, il met en avant les objets métier, leurs attributs, leurs opérations et les relations qui organisent le domaine.
Je vois souvent ce schéma utilisé comme une vue de design plus que comme une simple documentation. C’est utile pour un projet orienté objet, mais pas réservé à Java ou à C#; on peut aussi s’en servir pour clarifier un domaine dans un projet Python, TypeScript ou PHP. En revanche, il ne faut pas lui demander ce qu’il ne sait pas montrer proprement: l’ordre exact d’un échange, la progression d’un écran ou le détail d’un flux se lisent mieux dans d’autres vues UML. Une fois ce périmètre clarifié, l’enjeu devient la lecture du langage graphique lui-même.

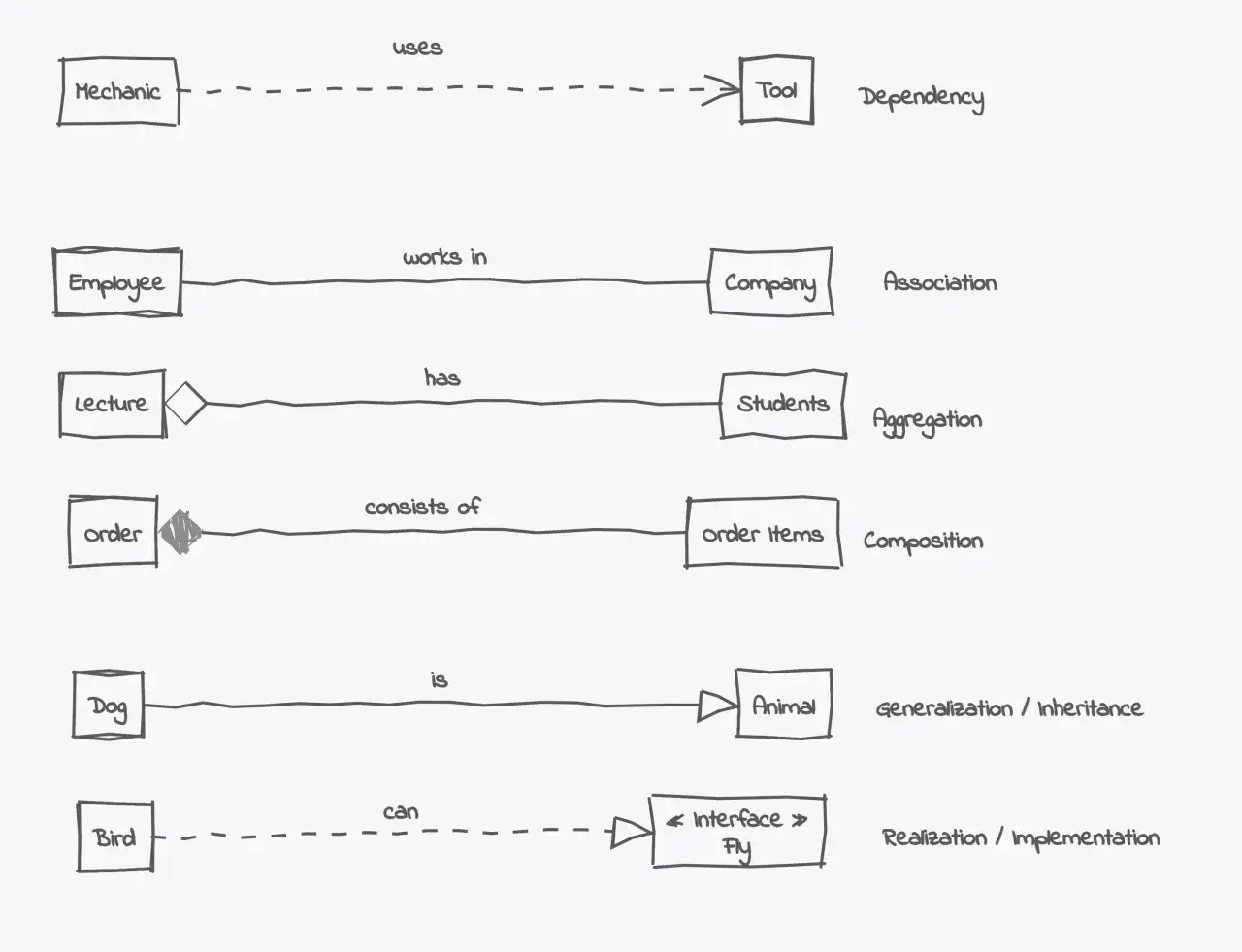

Savoir lire chaque symbole sans surinterpréter le dessin
Quand je relis un modèle de classes, je commence toujours par les formes simples, puis je descends vers les relations. Le plus important n’est pas de mémoriser chaque symbole isolément, mais de comprendre ce qu’il dit sur le contrat entre les classes. La multiplicité, par exemple, répond à une question très concrète: combien d’instances d’une classe peuvent être liées à une autre ?
| Élément | Ce qu’il signifie | Ce que je vérifie en priorité |
|---|---|---|
| Classe | Une entité ou un concept du domaine | Le nom est-il métier et stable ? |
| Attribut | Un état porté par la classe | Est-il vraiment utile au modèle ou seulement technique ? |
| Opération | Un comportement exposé par la classe | Représente-t-elle une responsabilité réelle ? |
| Association | Un lien durable entre deux classes | La relation mérite-t-elle d’être nommée et cardinalisée ? |
| Agrégation | Un lien tout/partie faible | Est-elle vraiment nécessaire, ou l’association suffit-elle ? |
| Composition | Une partie dont le cycle de vie dépend du tout | La partie perd-elle son sens sans le conteneur ? |
| Généralisation | Une relation de type héritage | Le sous-type est-il une vraie spécialisation, pas juste une réutilisation ? |
| Dépendance | Une utilisation ponctuelle | Apporte-t-elle vraiment de la clarté au lieu d’encombrer la vue ? |
Je garde aussi un œil sur les cardinalités les plus courantes: 1, 0..1, 1..* et *. Elles semblent anodines, mais elles changent complètement la lecture d’un modèle. Une relation entre un client et ses commandes ne se lit pas comme une relation entre un utilisateur et son unique profil; le niveau d’engagement n’est pas le même, donc le code ne sera pas le même non plus. Quand ces repères sont acquis, on peut enfin passer de la lecture à la construction.
Construire le modèle pas à pas sur un cas concret
Je pars presque toujours des noms métier qui reviennent dans le besoin, puis je filtre. Si je prends un site de commande en ligne, les premiers candidats sont souvent Client, Commande, LigneCommande, Produit et Paiement. À ce stade, je ne dessine pas encore tout ce qui existe dans l’application; je garde seulement les éléments qui portent une règle de gestion ou une responsabilité durable.
| Classe | Rôle | Pourquoi elle mérite d’exister |
|---|---|---|
| Client | Porte l’identité et les coordonnées | Il déclenche les commandes et reçoit les informations de suivi |
| Commande | Agrège les lignes et l’état global | Elle centralise le total, le statut et les dates importantes |
| LigneCommande | Décrit un article commandé | Elle porte la quantité et le prix unitaire au moment de l’achat |
| Produit | Représente l’offre vendable | Elle doit rester indépendante de la commande elle-même |
| Paiement | Trace le règlement | Elle conserve la référence, le montant et l’état de validation |
- Je commence par le vocabulaire du besoin, pas par le vocabulaire technique.
- Je regroupe les concepts qui ont une vraie cohérence métier.
- J’ajoute les attributs seulement s’ils participent à une règle ou à une décision.
- Je pose ensuite les relations, puis les multiplicités, parce que c’est là que se cachent les erreurs de conception.
- Je termine par un scénario réel, par exemple “un client passe une commande avec trois produits”, pour vérifier que le modèle tient debout.
Les erreurs qui le rendent vite inutilisable
Le problème, ce n’est presque jamais le dessin lui-même. Le problème, c’est l’abus de détail, la confusion entre structure et implémentation, ou le fait de garder un modèle figé alors que le domaine a déjà changé. Quand un schéma devient trop chargé, je le lis moins comme un outil d’architecture que comme un symptôme de désordre.
| Erreur fréquente | Effet concret | Correction plus saine |
|---|---|---|
| Mettre les tables de base de données à la place des classes métier | Le modèle reflète le stockage au lieu du domaine | Partir des concepts métier et laisser le schéma de persistance suivre ensuite |
| Utiliser l’héritage pour tout | Hiérarchies rigides et fragiles | Préférer la composition quand la spécialisation n’est pas réelle |
| Oublier les multiplicités | Le contrat entre classes reste flou | Écrire les cardinalités dès qu’une relation compte vraiment |
| Confondre agrégation et composition | Le cycle de vie des objets devient ambigu | N’utiliser la composition que si la partie dépend vraiment du tout |
| Ne jamais mettre à jour le schéma | Le document ment plus qu’il n’aide | Le traiter comme un artefact vivant, révisé à chaque changement de domaine |
J’ajoute un point que beaucoup d’équipes sous-estiment: un modèle trop ancien est souvent pire que pas de modèle du tout, parce qu’il inspire de fausses certitudes. Si je dois choisir entre un schéma incomplet mais à jour et un schéma prétendument exhaustif mais obsolète, je prends le premier sans hésiter. Ces pièges se comprennent encore mieux quand on le replace parmi les autres vues UML.
Le bon choix face aux autres diagrammes UML
Je ne choisis jamais une vue UML par habitude. Je la choisis en fonction de la question à résoudre. Si je veux comprendre la structure, j’utilise la vue de classes; si je veux comprendre une séquence d’échanges, je passe à autre chose. Ce réflexe évite de faire dire au mauvais diagramme ce qu’il n’a jamais été conçu pour montrer.
| Besoin réel | Vue la plus adaptée | Pourquoi elle aide mieux |
|---|---|---|
| Comprendre la structure du domaine | Vue de classes | Elle montre les entités, leurs responsabilités et leurs liens |
| Décrire un scénario pas à pas | Diagramme de séquence | Il ordonne les messages échangés dans le temps |
| Visualiser un flux métier ou technique | Diagramme d’activité | Il rend lisibles les branches, les décisions et les boucles |
| Exprimer une fonctionnalité attendue | Diagramme de cas d’utilisation | Il se concentre sur l’objectif de l’utilisateur, pas sur la structure interne |
| Organiser des modules applicatifs | Diagramme de composants | Il décrit les blocs techniques et leurs interfaces |
Ma règle est simple: structure d’abord, comportement ensuite. Si une équipe mélange les deux, elle perd du temps à débattre de symboles au lieu de clarifier le besoin. Une fois le bon outil choisi, il reste la question la plus importante: comment garder le modèle utile dans six mois.
Garder une vue de classes vivante après le premier sprint
Je considère ce type de schéma comme un document de travail, pas comme une affiche murale. Pour qu’il reste utile, je lui impose quelques règles simples: un seul niveau de zoom par fichier, des noms alignés sur le code, et une mise à jour au moment où le domaine change vraiment. Si le modèle sert à discuter l’architecture, il doit rester assez lisible pour être relu en réunion sans effort excessif.
- Je limite le périmètre à un sous-domaine ou à un module quand le système devient trop large.
- Je garde les noms métier identiques à ceux du code pour éviter les doubles interprétations.
- Je versionne le schéma avec le dépôt, afin qu’il évolue avec le produit.
- Je supprime sans remords les attributs ou les relations qui n’aident plus la décision.
- Je découpe dès que la lisibilité chute, souvent avant d’atteindre une vingtaine de classes sur une seule vue.
Si je devais retenir une seule idée, ce serait celle-ci: un bon modèle de classes ne cherche pas à tout montrer, il cherche à faire apparaître les décisions qui comptent. Lorsqu’il aide une équipe à discuter plus vite du domaine, à repérer les ambiguïtés et à coder avec moins de malentendus, il remplit pleinement son rôle.
